Descrição

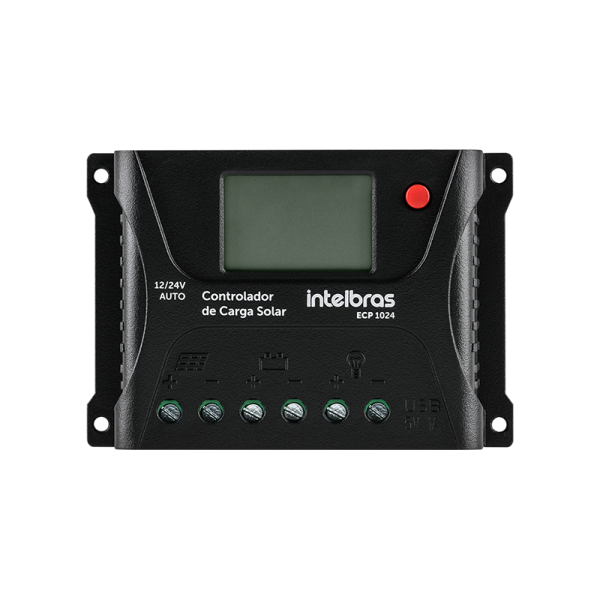

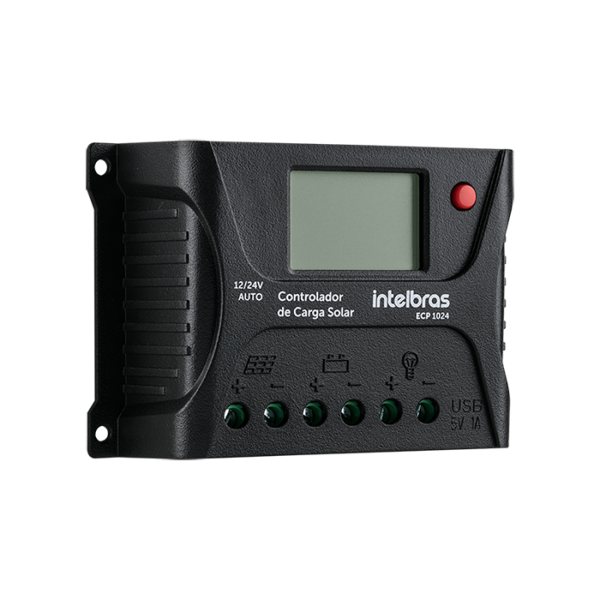

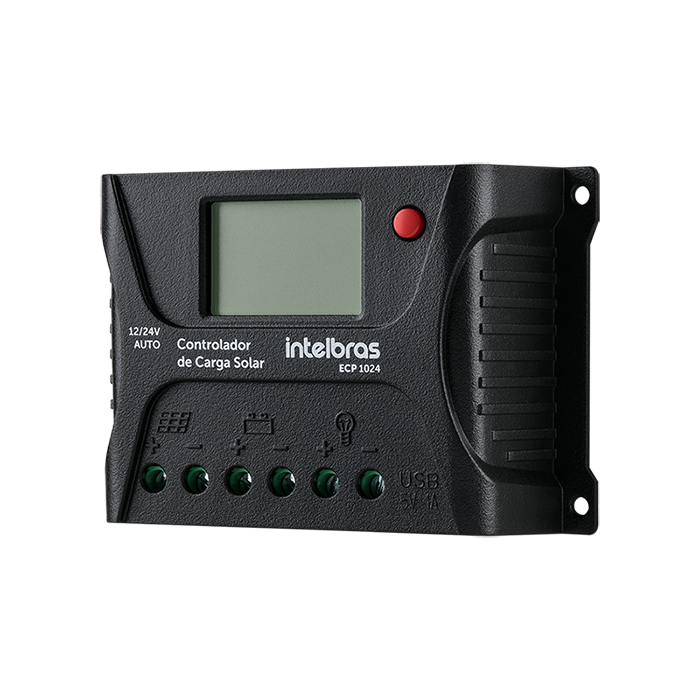

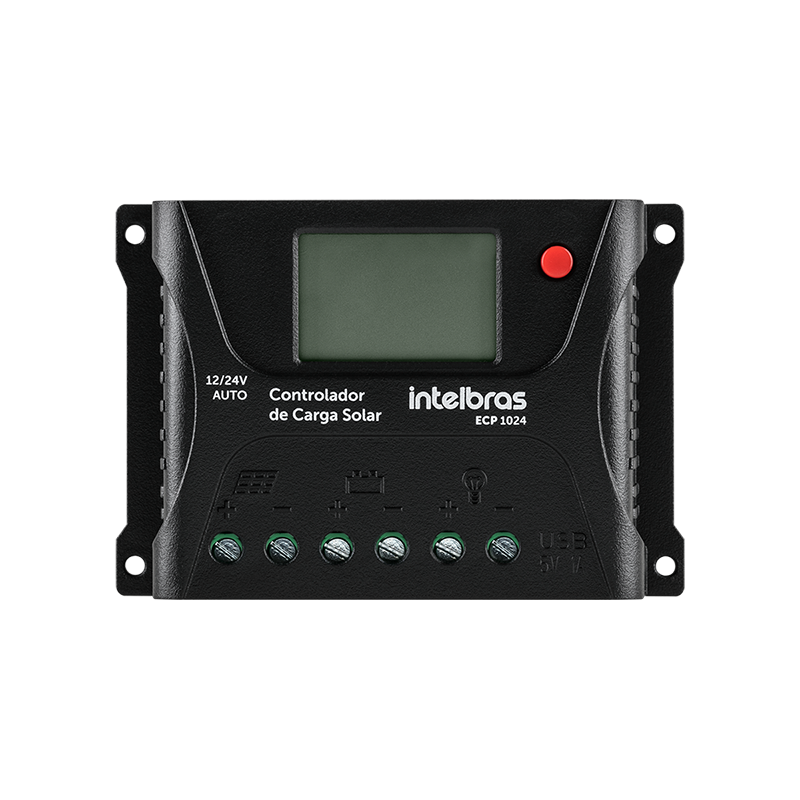

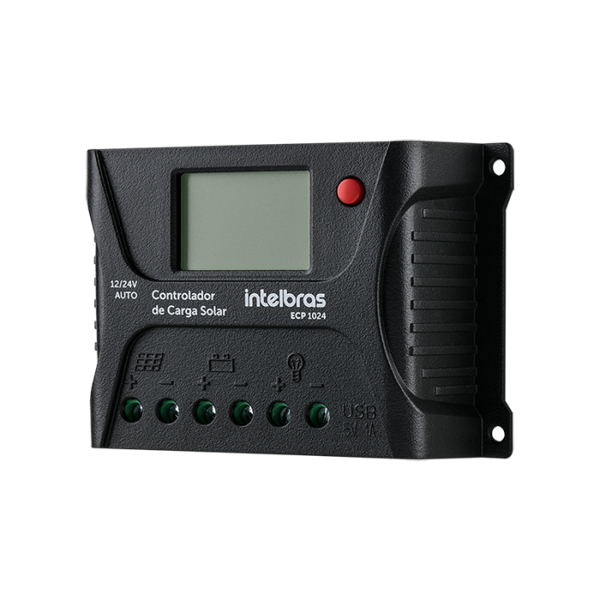

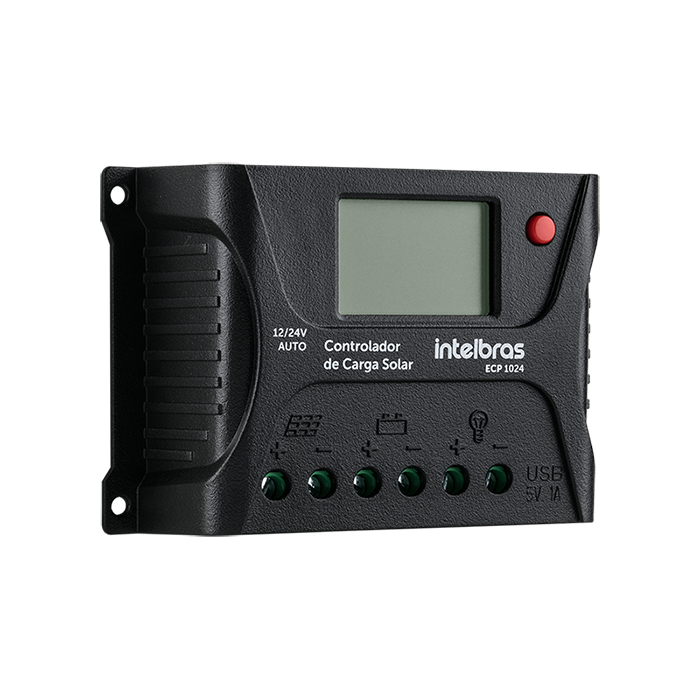

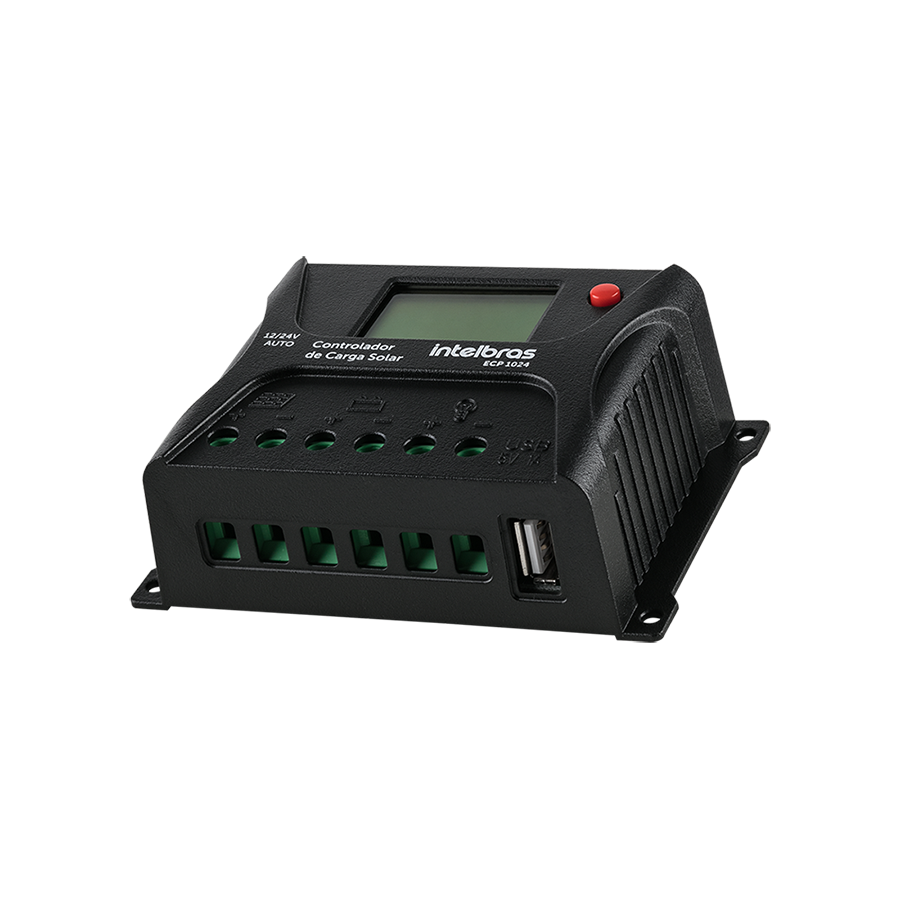

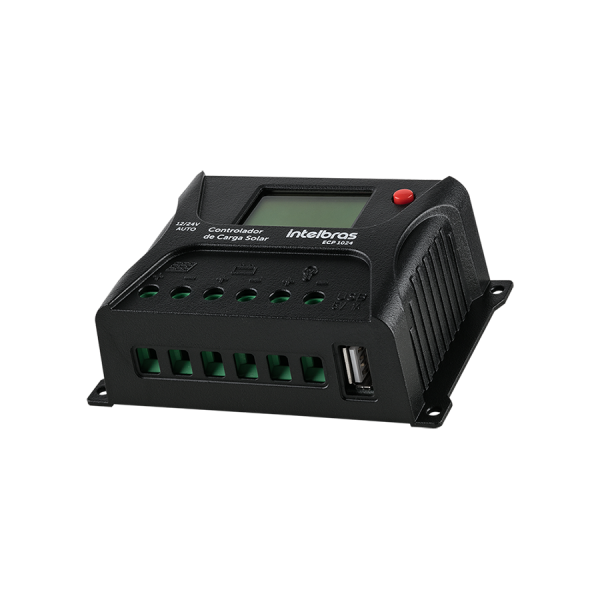

Controlador de carga pwm ecp 1024 protege, otimiza e prolonga a vida útil da bateria do seu gerador fotovoltaico off grid.
Nossos produtos off grid permitem que sejam criados sistemas autônomos para geração de energia fotovoltaica. Fornecendo alimentação para todos os equipamentos do portfólio Intelbras, como câmeras de segurança (cftv e veicular), rádios outdoors, entre outros.
Os controladores de carga da Intelbras solar são os únicos no mercado certificados pelo Inmetro, garantindo qualidade, desempenho e segurança ao produto.
Saida de carga configurável com facilidade para programar o ativamento/desligamento da saída de carga com 5 modos de programação disponíveis.
Proteção e máxima performance para sua bateria.
Não se preocupe com a tensão do sistema, ela e detectada automaticamente 12/24 vdc. Com saída de corrente máxima de 10 a e monitoramento de tensão, otimiza e controla o processo de carga/descarga das baterias.
PRINCIPAIS BENEFICIOS
» Tecnologia PWM
» Fácil instalação
» Display amigável e com operações intuitivas
» Saída de carga configurável com 5 modos de controle disponíveis
» Identificação automática de tensão do sistema (12 V ou 24 V)
ESPECIFICAÇÕES TÉCNICAS:
Modelo: ECP 1024
Corrente Nominal: 10 A
Máxima potência nominal: 120 W (sistema 12 V); 240 W (sistema 24 V)
Autoconsumo: < 10mA/12V; <12mA/24V
Máxima tensão de entrada de painel fotovoltaico: < 55 V
Máxima corrente de carregamento de bateria: 10 A
Máxima corrente na saída de carga: 10 A
Saída de carga: Não estabilizada, segue a tensão de carga/descarga da bateria
Tipo de bateria (estacionária): Bateria chumbo ácido selada
Proteção de sobretensão: 17 V (sistema 12 V); 34 V (sistema 24 V)
Tensão de carregamento de equalização: 14,6 V (sistema 12 V); 29,2 V (sistema 24 V)
Tensão de carregamento rápido: 14,4 V (sistema 12 V); 28,8 V (sistema 24 V)
Tensão de carregamento de flutuação: 13,8 V (sistema 12 V); 27,6 V (sistema 24 V)
Tensão de recuperação de carregamento: 13,2 V (sistema 12 V); 26,4 V (sistema 24 V)
Tensão de recuperação de sobre descarga: 12,6 V (sistema 12 V); 25,2 V (sistema 24 V)
Tensão de sobre descarga: 11,1 V (sistema 12 V); 22,2 V (sistema 24 V)
Intervalo de carregamento de equalização: 30 dias
Tempo de carregamento de equalização: 1 h
Tempo de carregamento rápido: 2 h
Coeficiente de compensação de temperatura: -3,0 mV / ºC / 2 V

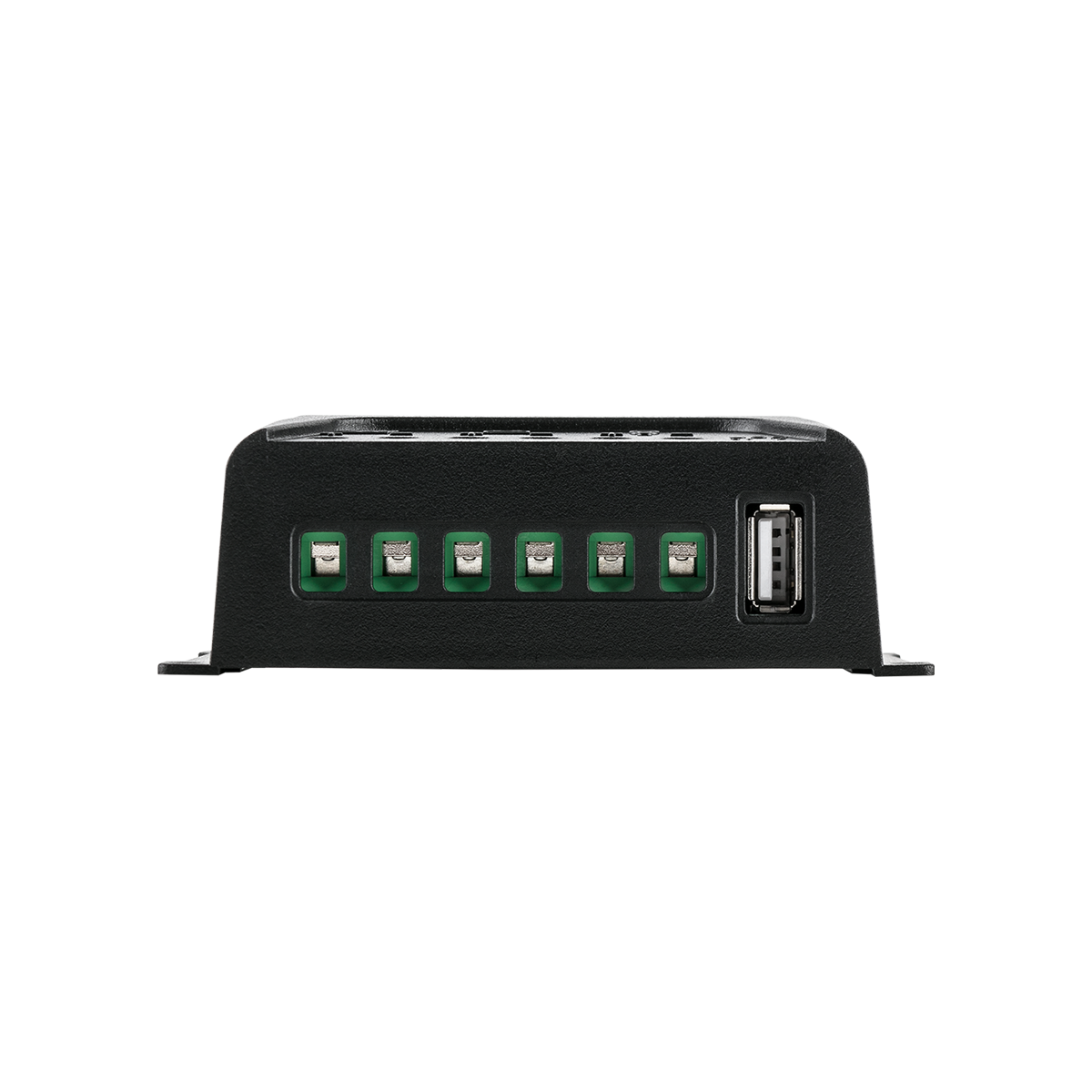

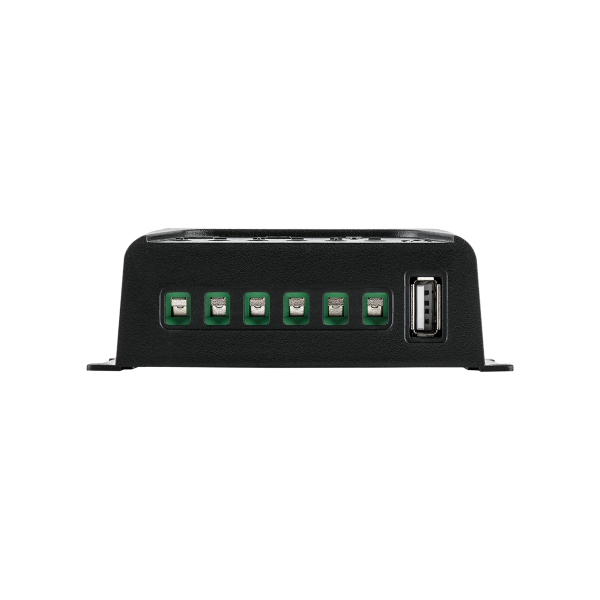

Saída USB: Apenas para alimentação, 5 V, 1 A
Temperatura de operação: De -10 ºC a 55 ºC
Peso líquido: 100 g
Dimensões (L x A x P) mm: 103 × 36 × 71
INSTALAÇÃO:
A TECHPARTS SOLUÇÕES realiza o dimensionamento para que o usuário tenha a melhor experiência na escolha do equipamento ideal para a sua necessidade.
A TECHPARTS SOLUÇÕES recomenda que os carregadores e estações de recarga de veículo elétrico sejam instalados por um técnico em eletrotécnica qualificado e com experiência na instalação desse tipo de equipamento, pois envolve risco como choque elétrico, a necessidade de EPI (Equipamento de Proteção Individual), ferramentas e instrumentos de medição específicos.
Para a instalação e configuração dos equipamentos a TECHPARTS SOLUÇÕES possui técnicos qualificados e treinados pela Escola Senai e pelos fabricantes do equipamento.
Por questões se segurança não é recomendável instalar os carregadores e estações de recarga de veículo elétrico em dias chuvosos, com rajadas de vento forte, com telhados molhados e ameaça de descargas atmosféricas como raios e trovões.
Datasheet do Controlador de Carga Intelbras PWM ECP 1024 por Techparts Soluções
